四氟板材焊接是通过高温使板材端面熔融、加压结合的工艺，主要用于防腐设备、补偿器等制作。常用加热板对接焊与热风焊，需精准控制温度、压力与冷却速度，保证焊缝牢固无渗漏，是四氟制品成型的关键技术。
四氟板材焊接技术，是将PTFE 板材通过加热熔融方式拼接成筒体、方箱、防腐内衬、补偿器皮囊、大型防腐件等的关键工艺，属于热熔融焊接，不靠胶水，靠材料自身熔化结合。
一、原理
四氟板材焊接技术利用聚四氟乙烯（PTFE）327℃熔点，通过专用加热工具，将两块四氟板材的焊接面同时加热至熔融状态，迅速贴合、加压冷却，使分子相互渗透结合，冷却后形成整体、高强度、耐腐蚀的焊缝。
二、适用范围
- 四氟防腐设备内衬、防腐槽、管道
- 四氟补偿器膜片、皮囊
- 大型四氟筒体、弯头、三通制作
- 各种非标四氟制品拼接
三、常用焊接方式
-
热风焊接
- 用260～380℃高温热风加热焊条与焊缝
- 配合四氟专用焊条填充
- 适合手工修补、小面积焊接
- 优点：灵活；缺点：强度一般、效率低
-

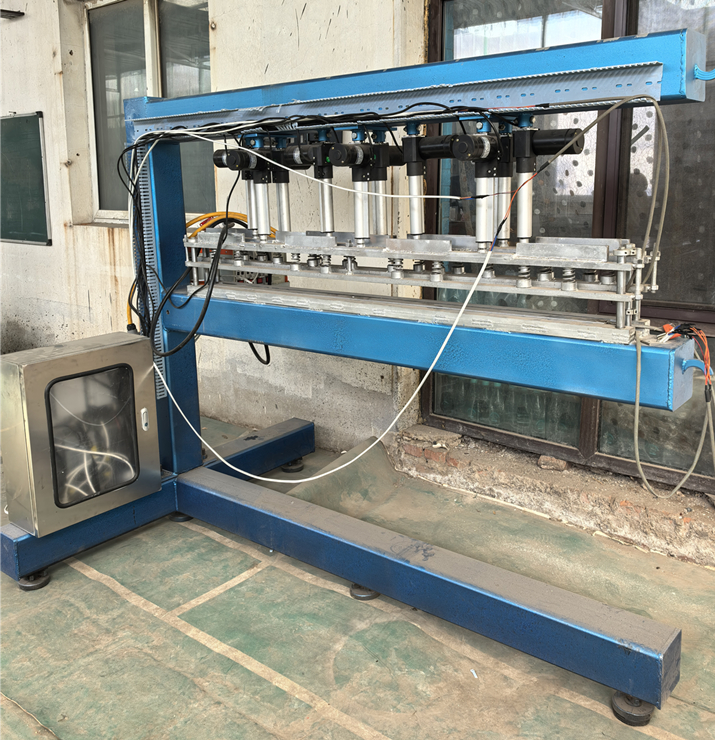

加热板对接焊（主流）
- 用恒温加热板把两块四氟板端面同时熔融
- 迅速合拢、加压定型
- 焊缝平整、强度高、密封性好
- 适合长直焊缝、圆筒卷制焊接
-
热融对接（用于补偿器 / 波纹管）
- 膜片、波纹片采用局部热压熔接
- 控制温度与压力，保证伸缩不断裂
- 是四氟补偿器皮囊制作的核心工艺
四、焊接工艺流程
- 板材处理
四氟板切割平整，焊接面清洁、无油、无水、无毛刺。
- 固定与定位
板材对齐，保证缝隙均匀、无错位。
- 加热熔融
加热板温度控制在 340～380℃，加热至表面光亮熔融。
- 加压贴合
迅速撤去加热板，均匀加压，保持压力至冷却。
- 冷却定型
自然冷却，不可急冷，防止内应力开裂。
- 修整与检测
修平焊缝，做打压、气密性检测，确保不渗漏。
五、关键技术要点
- 温度必须精准：太低焊不牢，太高烧焦变脆。
- 加热时间适中：表面熔融即可，不可过烧。
- 加压均匀：压力不均会出现虚焊、气泡、缝隙。
- 环境干净：灰尘、油污会直接导致焊接失效。
- 冷却要慢：骤冷会产生内应力，导致焊缝开裂。
六、常见问题与解决
- 虚焊、开焊：温度不够、压力不足 → 提高温度与压力
- 焊缝开裂：冷却太快、内应力大 → 延长冷却时间
- 焊缝凹凸不平：加热不均、板材不平整 → 调整定位与加热板
- 渗漏：有气孔、夹灰 → 清洁焊缝、重新焊接
